TCP/IP
Teil 1: Theoretische Grundlagen
Johannes Franken
<jfranken@jfranken.de>
Caution:
Please note: This document is available in german only. An english translation for this document is in progress
Kursinhalt ,,Theoretische Grundlagen``
Kapitel 1: Der TCP/IP Protocol Stack
Einführung in Protokolle und Protocol Stacks
Aufbau von TCP/IP
Kapitel 2: Link-, Network- und Transport- Layer
Beschreibung der kernelnahen Layer
Netz-Hardware
Kapitel 3: Application Layer
Das Domain Name System
Darstellung einiger Anwendungsprotokolle
Kapitel 4: Fachliteratur
Fachliteratur
Kapitel 5: Diskussion
Fragen/ Vorschläge zum 2.Teil/ Feedback
Kapitel 1: Der TCP/IP Protocol Stack
Wer oder was ist TCP/IP
TCP/IP bezeichnet einen
Protocol Stack
, der die
Protokolle
TCP
*
und IP
*
verwendet. Er
entstand etwa 1968 aus dem ARPA
*
net-Projekt des US Verteidigungsministeriums.
wurde zum Aufbau des heutigen Internet verwendet.
wird heute in vielen Firmen eingesetzt, z.B. anstelle von IPX, Netbeui oder SNA.
um eigene Dienste im Internet anzubieten
um fremde Dienste aus dem Internet im Firmennetz anzuwenden
weil es gut dokumentiert ist
weil es lizenzfrei eingesetzt werden darf
weil es offensichtlich hervorragend funktioniert

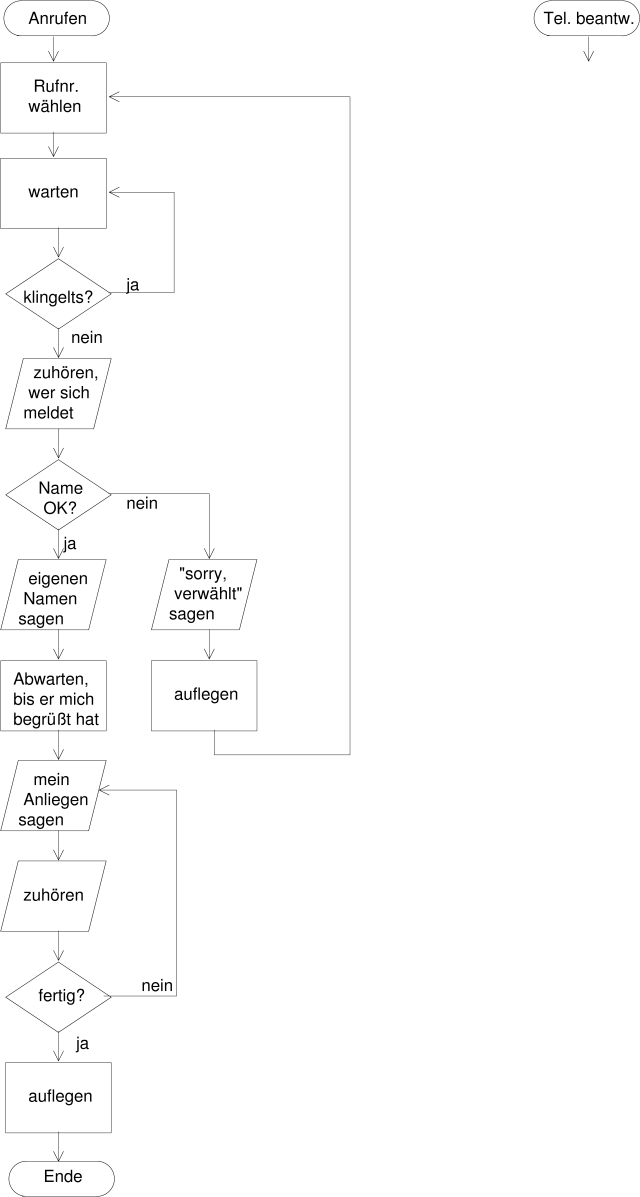

Beispiel Protokolle
Ein Protkoll ist die exakte Beschreibung eines Vorgangs.

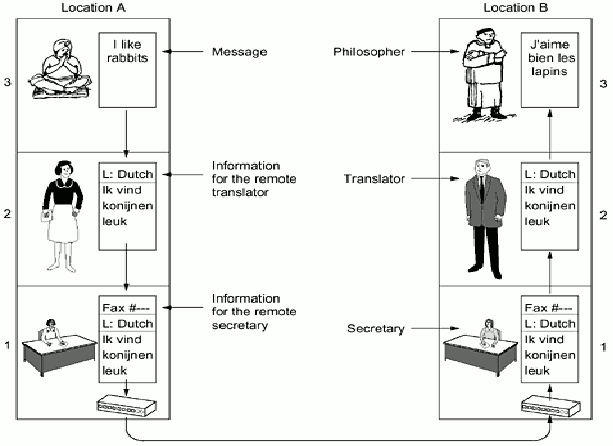

Protocol Stacks
Ein Protocol Stack ordnet Protokolle in Layer.
(Beispiel aus Tanenbaum, Computer Networks)
Ziel ist die Austauschbarkeit der Protokolle innerhalb eines Layer ohne Beeinflussung der übrigen Layer.
Populäre Protocol Stacks
In Reihenfolge ihrer Entstehung:
SNA
*
von IBM: sieben Layer, rechtlich geschützt
TCP/IP: etwa vier Layer (Grenzen verschwommen), Protokolle verschiedener Schichten voneinander abhängig, aber erfolgreich
IPX/SPX von Novell: vier Layer, Konzept von XNS
*
übernommen
OSI
*
von ISO
*
: sieben Layer, frei und perfekt aber zu spät

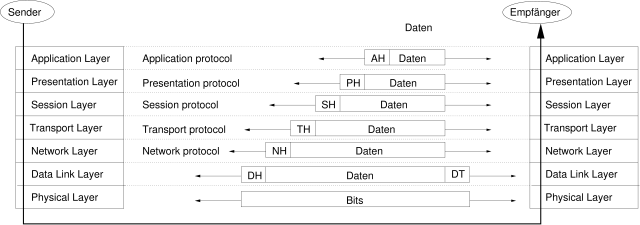

Layer im ISO/OSI Protocol Stack
Layer im TCP/IP Protocol Stack

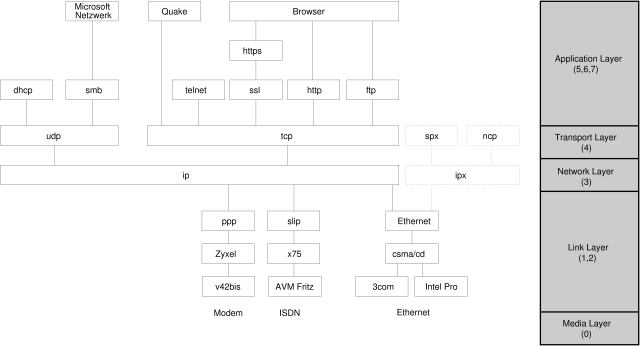

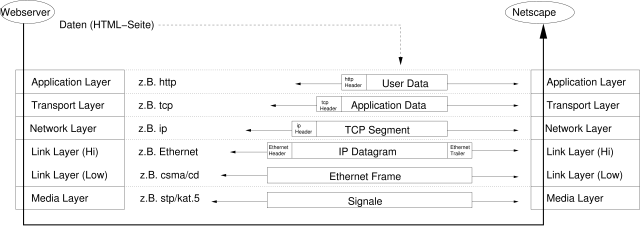

Zoom into TCP/IP Protocol Stack
Wichtige Erkenntnisse
Netscape merkt nicht, ob eine 3COM- oder iNTEL-Netzkarte oder ein Modem für die Verbindung sorgt; denn
der Unterschied betrifft nur den Link Layer, aber
Netscape arbeitet im Application Layer.
Protocol Stacks sind praktisch.
Der TCP/IP Protocol Stack eignet sich hervorragend für die Kommunikation zwischen gleichen und unterschiedlichen Architekturen.
kurze Pause...
Kapitel 2: Link-, Network- und Transport- Layer
Media Layer
Der Media Layer stellt die physikalische Verbindung zwischen zwei Punkten mittels Kupfer, Glasfaser, Laserstrecke, Infrarotblitz, Richtfunk etc her.

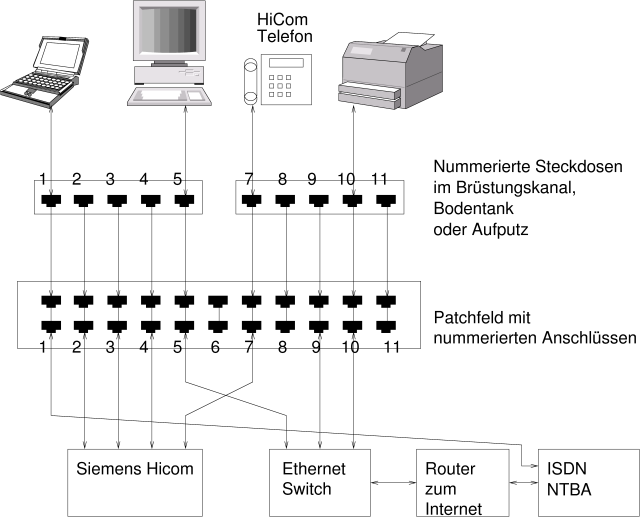

Media Layer: Patchfeld
Das Patchfeld erleichtert Veränderungen an der Verkabelung.

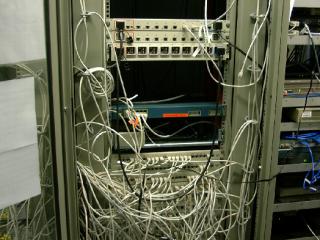

Vorderansicht

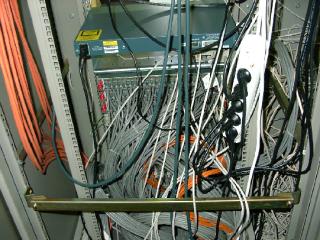

Rückansicht
Link Layer
Der Link Layer besteht aus zwei Sub-Layers mit folgenden Aufgaben:
Low Level: Hardware, die Frames in Signale umsetzt und eine
Topologie
erwartet. (z.B.
Modem
*
,
NIC
*
). Erkennt ggf. Leitungsschäden oder Kollisionen.
Hi Level (am Beispiel
Ethernet
:)
alle Sendungen in Frames teilen und CRC
*
anhängen.
eindeutige Empfänger- und Absender-ID mitsenden (MAC
*
-Adresse)
Ein Protokoll zum Aufsetzen des Network Layer anbieten

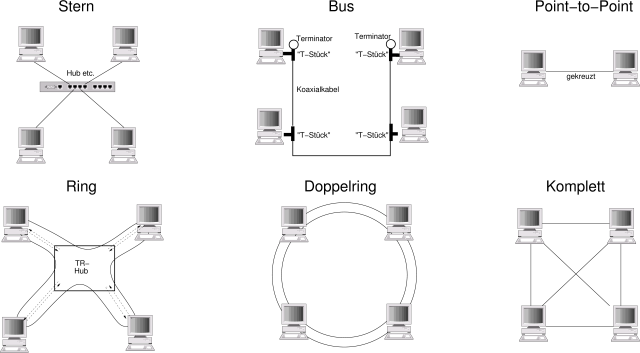

Low Level Link Layer: Topologie

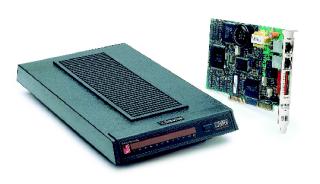

Low Level Link Layer: NIC, Modem, ISDN Adapter
Hardware, die den Computer mit dem Netz verbindet.

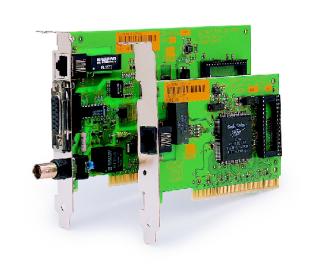

NIC
MODEM

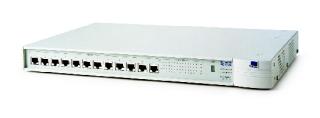

Low Level Link Layer: Hub, Concentrator, Repeater
Der Hub leitet alle Frames an die jeweils anderen Ports weiter.
Es gibt zwei Arten von Hubs:
Passive Hub = Concentrator: Luxus Lüsterklemme.
Active Hub = Repeater: verstärkt die Signale entweder analog oder digital.

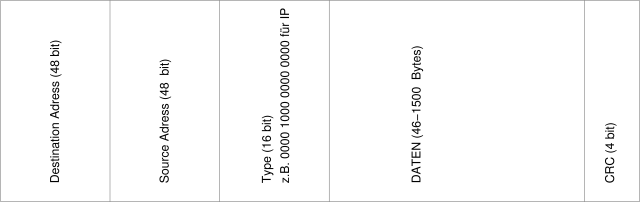

Hi Level Link Layer: Spezifikation Ethernet-Frame
Weitere mögliche Protokolle: z.B. PPP
*
, SLIP
*
, IEEE
*
802.2 und 802.3, je nach verwendeter Hardware.

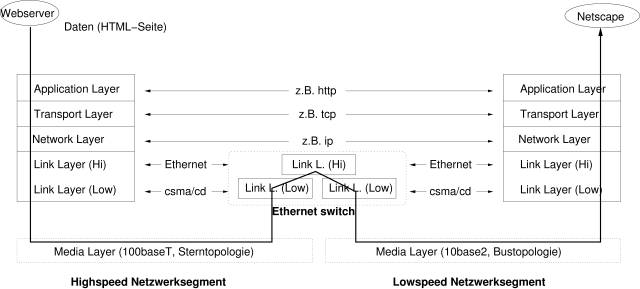

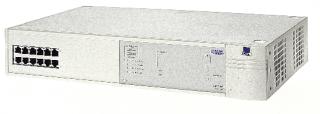

Hi Level Link Layer: Switch, Bridge
Bestimmen den Ausgangsport anhand der MAC-Adressen.
Im Gegensatz zum Switch wandelt die Bridge zusätzlich verschiedene Low Level-Protokolle ineinander um. (z.B. von 100baseT auf Token Ring).
Network Layer

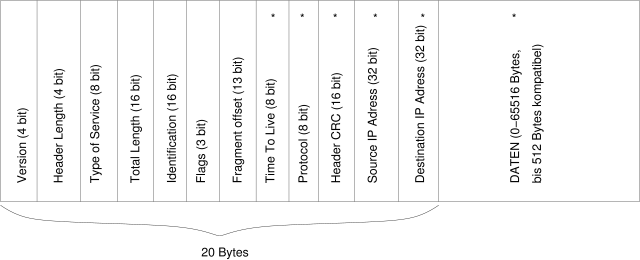

Das typische Network-Layer Protokoll des TCP/IP Stack ist das IP in Version 4.
Network Layer: Routing
Der Network Layer implementiert das Routing.

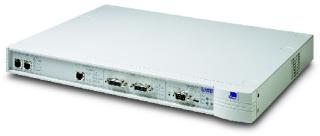

IP-Router

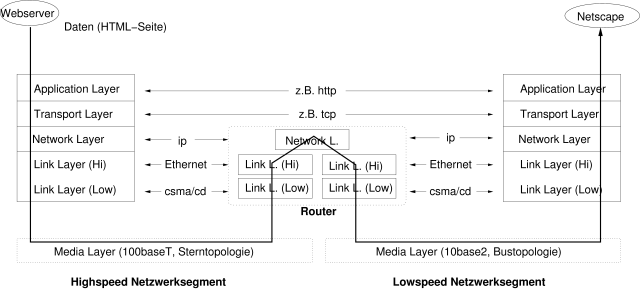

Network Layer: Router
,,Na und, das können Hubs oder Switches auf Link Ebene doch auch...?``
Network Layer: Hubs und Switches sind keine Router
,,Das können Hubs oder Switches auf Link Ebene doch auch...?``
Theoretisch: ja.
Aber in der Praxis: kaum möglich.
Der ausschließliche Einsatz von Hubs oder Switches hätte in einem großen Netz wie z.B. dem Internet, folgende Nachteile:
alle Switches müssten vorher lernen, wo welche MAC-Adresse erreichbar ist.
Hubs würden das Netz mit unnötigen Frames fluten und Kapazität verschwenden
Network Layer: IP-Adresse
Jede Netzschnittstelle erhält
eine eindeutige 32bit IP-Adresse (zusätzlich zur 48 bit MAC-Adresse),
eine
Routing Tabelle
Zur besseren Lesbarkeit notiert man die IP-Adresse als dezimale Bytes.
Bytes können Werte zwischen 0 und 255 annehmen.
Beispiel: aus
11000000101010000010101000001100
wird
192.168.42.12
Wie lautet die Dezimaldarstellung der IP-Adresse
10001101000000100000000100000001
?
Network Layer: Routing Tabelle
Die Routing Tabelle einer Netzschnittstelle enthält pro Zeile folgende Einträge:
Ziel-Adresse: Eine fremde IP-Adresse.
Gateway-Adresse: IP-Adresse eines Routers, über den man zur Zieladresse gelangt.
Netzmaske
(32 bits): gibt an, welche Bits eines Empfängers mit der Ziel-Adresse übereinstimmen müssen, damit ein IP Datagram über diesen Gateway geleitet wird.
Beispiel:
Ziel
Gateway
Netzmaske
192.168.42.0
0.0.0.0
255.255.255.0
10.0.0.0
192.168.42.19
255.0.0.0
0.0.0.0
192.168.42.1
0.0.0.0

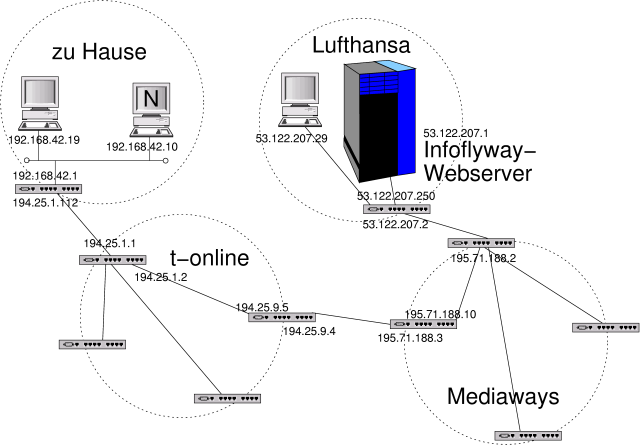

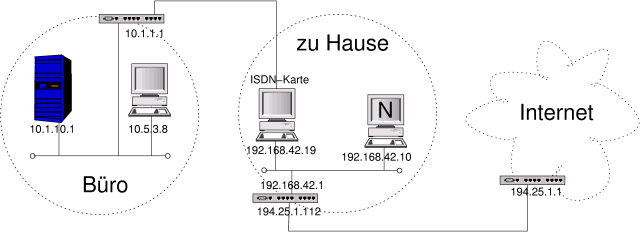

Network Layer: Routing Tabelle Beispiel
Routing Tabelle von
192.168.42.10
:
Ziel
Gateway
Netzmaske
192.168.42.0
0.0.0.0
255.255.255.0
10.0.0.0
192.168.42.19
255.0.0.0
0.0.0.0
192.168.42.1
0.0.0.0

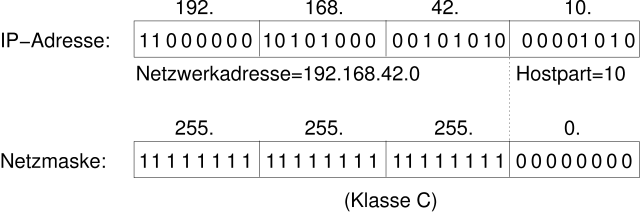

Network Layer: Routing-Tabelle : Netzmaske
Die Bits der IP-Adresse, an deren Position die Netzmaske 1 ist, bilden die Netzadresse, der Rest den Hostpart. Beispiele:
255.255.255.255 für Hostrouting,
255.255.255.0 für Routing in Klasse C Netze
255.255.0.0 für Routing in Klasse B Netze
255.0.0.0 für Klasse A Netze
0.0.0.0 für default route
Wenn die Netzmaske andere Werte als 0 und 255 enthält, sagt man Sub-Netz und Subnetzmaske statt Netz und Netzmaske.
Network Layer: Konventionen zu IP-Adressen im Internet
zur Teilnahme von IP-Adressen am Internet gibt es folgende Regeln:
Klasse A: IP beginnt mit Bit
0
IP-Adressen von
0.0.0.0
bis
127.255.255.255
Klasse B: IP beginnt mit Bits
10
IP-Adressen von
128.0.0.0
bis
191.255.255.255
Klasse C: IP beginnt mit Bits
110
IP-Adressen von
192.0.0.0
bis
223.255.255.255
Zusätzlich sind die IP-Adressen
10.*.*.*, 172.16.*.*-172.31.*.* und 192.168.*.*
für private Netze reserviert und im Internet verboten. (Quelle: RFC1597
*
)
Wieso?

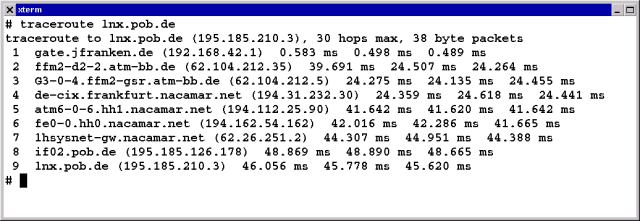

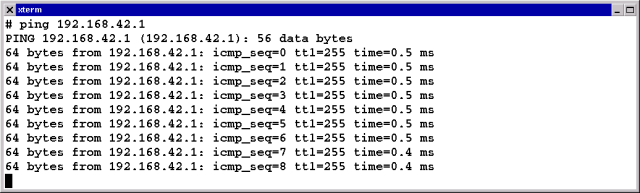

Network Layer: Diagnosetools
ping
und
traceroute
Transport Layer
IP hat zwei Probleme:
Die Daten sind nicht geprüft (außer ggf. der 4 bit Ethernet-Frame-CRC).

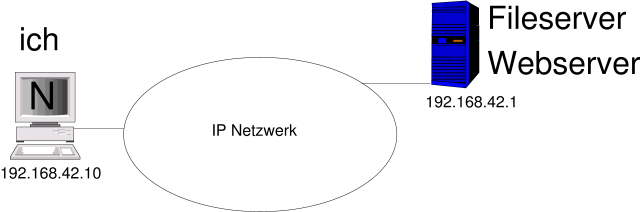

192.168.42.1
weiß nicht, ob er die Daten an das Webserverprogramm oder das Fileserverprogramm leiten soll:

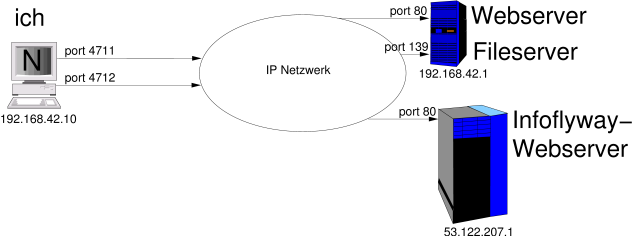

Transport Layer: Ports
Transport Layer: UDP

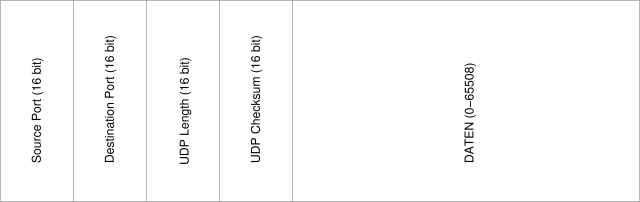

UDP Datagram
Transport Layer: UDP Nachteile
In einigen Anwendungen (z.B. telnet, ftp) hätte UDP gravierende Nachteile, weil
die Verbindung nach erfolgter Sendung (z.B. eines Tastendrucks) abbricht und
keine Bestätigung des Erhalts vorgesehen ist.
Ideen zur Lösung?

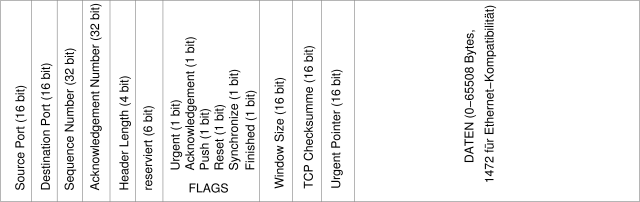

Transport Layer: TCP
TCP bietet die verlässliche, sitzungsorienterte Übertragung beliebig langer Nachrichten.
Pause...
Kapitel 3: Application Layer

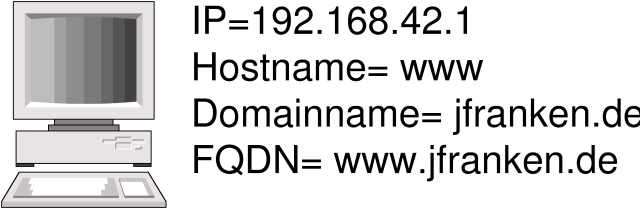

Hostnames
Zur Vereinfachung kann man
jeder IP-Adresse einen oder mehrere Hostnamen zuordnen (z.B.
www
)
jedem Hostname einen Domainnamen zuordnen (z.B.
lufthansa.de
)
Die Darstellung Hostname.Domainname heißt FQDN
*
.
Beispiel:
Hosts Resolving
Zur Erstellung eines TCP-Segments oder einer UDP-Message wird die IP-Adresse benötigt.
Daher haben Anwendungen die Aufgabe, die IP-Adresse aus dem Hostname zu ermitteln. Dieser Vorgang heißt Auflösung oder resolving.
Typische Vorgehensweisen hierbei sind die
Hosts
- und die
DNS
-Methode.

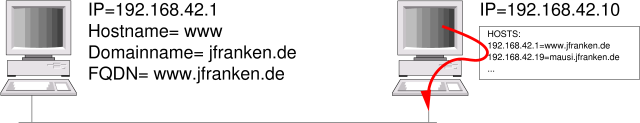

Hosts Methode:

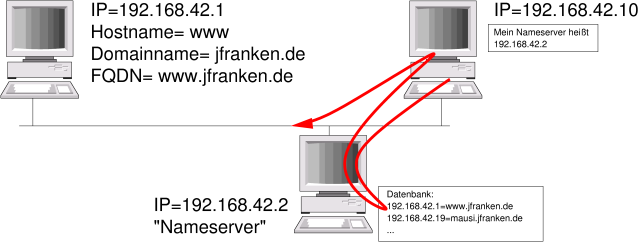

DNS Resolving
Der Nameserver ist ein Programm auf einem Netzrechner. Über das DNS
*
-Protokoll bietet es anderen Netzteilnehmern auf Port 53
die IP-Adresse zu einem Hostname (forward mapping)
die Hostnamen zu einer IP-Adresse (reverse mapping, pointer queries)
die Weiterleitung der Auflösung an andere Nameserver (forwarding)
Well known ports
Protokoll
Port
telnet
23
daytime
13
smtp
25
http
80
ftp
21
dns
53
https
443
pop3
110
imap2
143
netbios-ns
137
netbios-ssn
139
snmp
161
printer
515
ircd
6667
oracle
1521

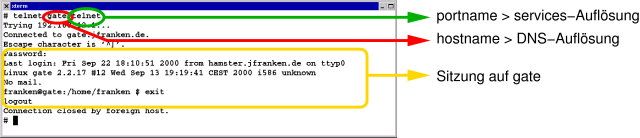

Die Umsetzung von Portnamen in Portnummern erledigt die
services
-Datei.
telnet

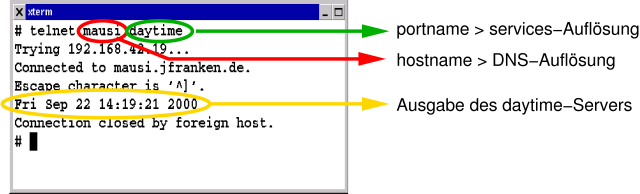

daytime

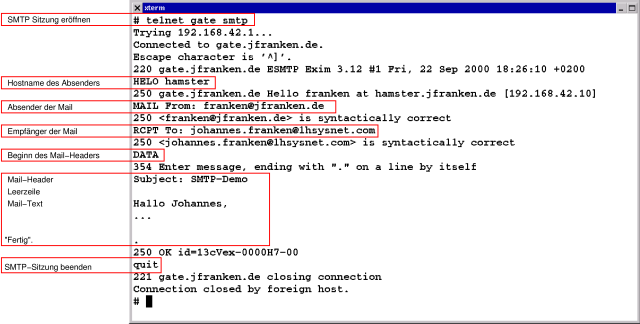

smtp
smtp

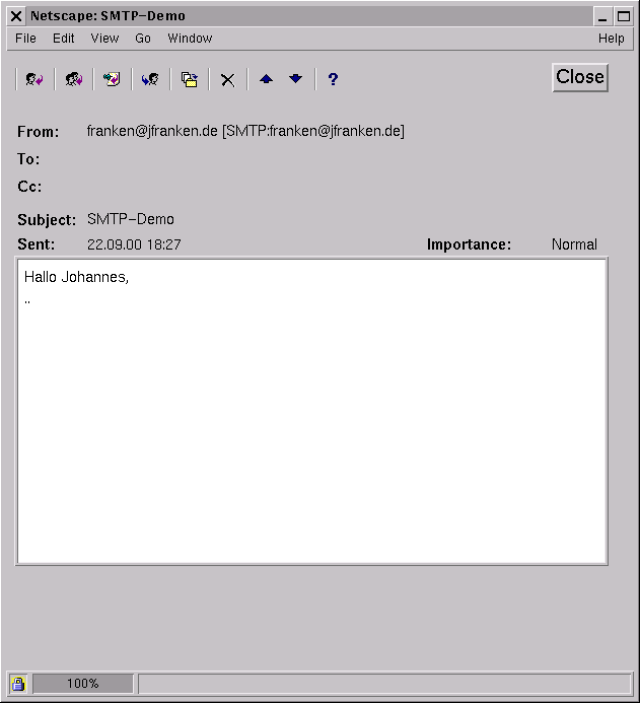

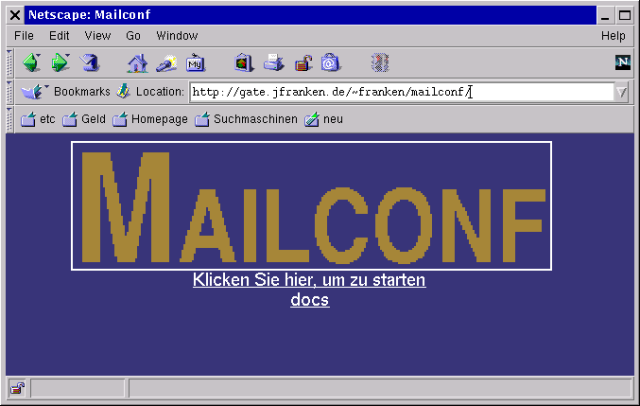

http
http

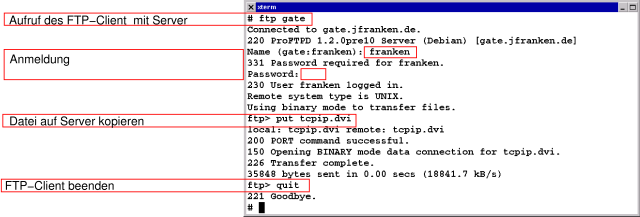

ftp
Kapitel 4: Fachliteratur
Fachliteratur
die RFCs (stets aktuell auf
http://www.rfc-editor.org/
)
Andrew S. Tanenbaum,
Computer Networks
, Prentice Hall
W. Richard Stevens,
Unix Network Programming
, Prentice Hall
W. Richard Stevens,
TCP/IP Illustrated, Volume 1 und 3
, Addison-Wesley
Paul Albitz & Cricket Liu,
DNS and BIND
, O'Reilly
Johannes Franken,
DNS & BIND GE-PACKT
, MITP
Anatol Badach,
Datenkommunikation mit ISDN
, International Thomson Publishing
Oxford University Press,
Computer Lexikon
, Sybex
